Medidor de Nível Ultrassônico

Medidor-de-Nivel-Ultrassonico-Hidrometer
Medidor de Nível Utrassônico

      O medidor de nível ultrassônico MTCF atende as diversas aplicações de medição de nível para produtos líquidos e sólidos através do princípio de medição ultrassônico por tempo de transito, sem nenhum tipo de contato físico com o elemento a ser medido, atendendo as aplicações de medição de nível em tanques, reservatórios ou silos,  abertos ou fechados.

Conheça os diferenciais do Medidor de Nível Ultrassônico

Sensor-Ultrassonico

      O principio de funcionamento ultrassônico por tempo de transito é baseado na emissão de pulsos de ultrassom emitidos pelo sensor, que serão refletidos pelo elemento (liquido ou solido) a ser emitido, e detectado novamente pelo sensor. Dessa forma, a medição de nível ocorre sem que haja qualquer tipo de contato físico entre o instrumento e o meio medido, onde a distancia entre o sensor e nível é identificado em função do tempo que o pulso ultrassônico demora para viajar o espaço entre o sensor e o nível existente no reservatório.

Controlador-de-Nivel-Ultrassonico-Hidrometer

      O controlador deve possuir a referencia de medição da distancia da face do sensor até o fundo do tanque, pois ao medir a distancia do sensor até o nível do elemento, a informação de nível líquida será computada em relação a distancia total do sensor até o nível zero, menos a distancia medida.

Display-Medidor-de-Nivel-Ultrassonico-Hidrometer

      A versatilidade do controlador remoto, permite a visualização dos dados da aplicação a distancia do sensor ultrassônico que deve ser instalado no tanque ou reservatório, ficando o modulo controlador num ponto confortável para visualização da medição, implementação de parametrização e conexão elétrica para alimentação e sinais de automação.

      Indicação no display da distancia medida entre o sensor e elemento medido, ou o nível do elemento medido na aplicação, mostrando o estado de operação do alarmes e respectivos relês, ou o nível para acionamento dos alarmes.

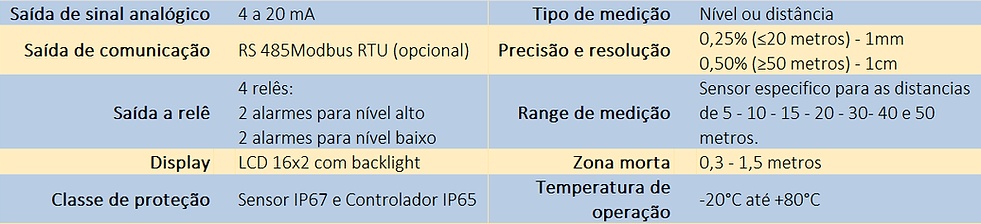

Características

Caracteristicas-Medidor-Ultrassonico

Aplicações

- Monitoramento contínuo do nível de tanques ou reservatórios;
- Controle de nível (bombas, válvulas ou outro dispositivo);
- Monitoramento do nível de rios, lagos e barragens ou outros locais abertos;
- Líquidos como água, água ultra-pura, produtos químicos, óleos, efluentes, esgotos, polpas, entre outros;
- Sólidos diversos que  que não forme o formato de pirâmide dentro do silo;
- Medição de vazão em canal aberto (versão aplicação medição de vazão de calha Parshall ou vertedouros).

Dimensional

Dimensoes-Medidor-Ultrassonico

125 mm

Dimensoes-Medidor-Ultrassonico

165 mm

155

mm

30 mm

58 mm

Dimensoes-Medidor-Ultrassonico

50mm

140

mm

140

mm

63 mm

M26x2

M26x2

0~5m

0~10 m

150

mm

220

mm

Dimensoes-Medidor-Ultrassonico

105

mm

M36x2.5

0~10 m

0~50 m

43mm


43mm


Preparamos um material em PDF com as informações completas do medidor de nível Ultrassônico da Hidrometer, para que você possa imprimir, caso precise.

Clique na imagem e confira!
